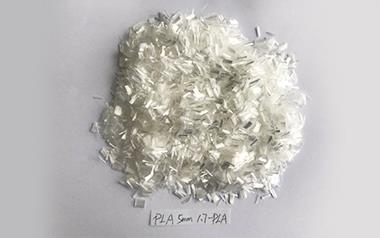

e乐彩线路检测-E乐彩官网登录777-e乐彩老版登录入口      聚乳酸纤维由乳酸或其丙交酯缩聚纺丝而成，具有无毒性和生物降解性因而在生物医学领域的使用尤其引人瞩目。

e乐彩线路检测-E乐彩官网登录777-e乐彩老版登录入口增强聚乳酸功能性的办法

e乐彩线路检测-E乐彩官网登录777-e乐彩老版登录入口       为了充分利用 PLA 纤维优良的性能，需要在 PLA 纤维中增加功能性，如抗菌性、耐热性等。

       目前国内外针对 PLA 纤维增加功能性方面有许多办法 ，分为物理改性、化学改性等办法。

        物理改性主要是母粒法，基于此，这儿供给了一种新的制备办法！

共混抗菌聚乳酸纤维

1、试样制备

e乐彩线路检测-E乐彩官网登录777-e乐彩老版登录入口将纯PLA切片放在80℃真空枯燥箱中枯燥4 h，然后与载银磷酸锆粉末均匀混合，匀速放入在氮气保护下的双螺杆挤出机中，PLA 切片与载银磷酸锆粉末质量分数分别为80% 和20%。共混物经过挤出机水平安装的出口模构成条状熔融物，经水浴冷却，经过一个枯燥段，用强制通风吹除水分，然后将条料送至造粒机，制成PLA／载银磷酸锆母粒。共混造粒制备工艺参数如表1 所示。

2、共混聚乳酸纤维

e乐彩线路检测-E乐彩官网登录777-e乐彩老版登录入口将枯燥后的纯PLA 切片和高浓度PLA／载银磷酸锆母粒，按照表2 进行配比，获得共混切片PLA1，PLA2，PLA3，PLA4，再放入80℃真空枯燥箱中枯燥4 h，使共混切片含水量降低至0.005%，然后进行熔融纺丝。熔体纺丝加工参数如下：喷丝板孔数48；喷丝板孔径0.25 mm ；泵供量33.6 cm3／min ；纺丝速度1 000 r／min ；冷却条件为侧吹风，25℃冷却。在相同纺丝工艺条件下熔纺制备初生纯PLA，PLA1，PLA2，PLA3，PLA4 纤维。

抗菌机理：

1，溶出的银系离子与蛋白质和其他细胞临界区中的半胱氨酸作用，引起细菌失活；

2，引起钾离子(K+)从细胞膜中泄露，然后损坏了细菌的传输和呼吸系统；

e乐彩线路检测-E乐彩官网登录777-e乐彩老版登录入口3，打乱细胞的正常增加；

4，进入细胞内部与与带负电荷的脱氧核糖核酸作用引起核酸损坏口。

除此之外，磷酸锆也为聚乳酸增强增韧阻燃等功能性方面的设计供给了新的可行性。

（文章部分图片与内容来自网络，如有侵权，请联络删除。）
